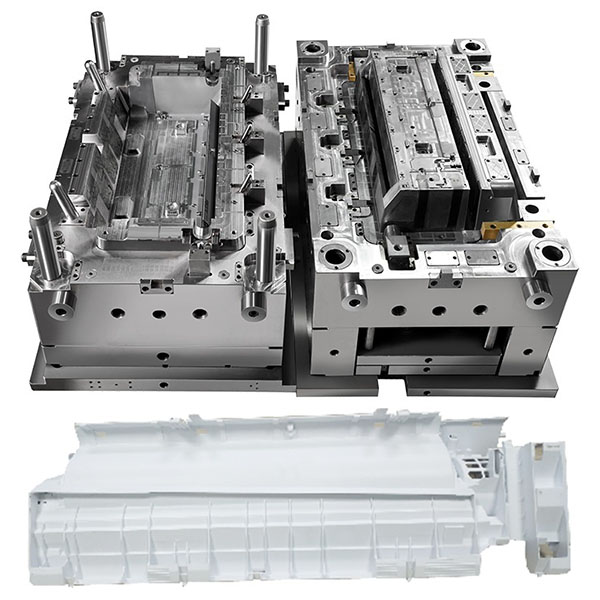

kliimaseadme keskraami süstimisvorm vastupidav disain

Kliimaseadmete keskraami süstimisvormid rõhutavad mõõtmete täpsust, kokkupaneku sobivust, konstruktsiooni jäikust ja pinna kvaliteeti, sobivad erinevate tehniliste plastide ja pinnatekstuuride nõuetega ning on laialdaselt kasutusel elamu- ja ärihoonete kliimaseadmete ja komponentide tootmises.

Tüüpilised rakendused:

1. keskraamid, tugiraamid ja vahepiirded sise- või väliseadmetele.
2. kinnitusalused ja paigaldusstruktuurid trükkplaatidele ja juhtimisseadmetele.
3. ventilaatorite, õhukanalite, filtrite ja väljalaske komponentide paigaldus- ja juhtimisstruktuurid.
4. kombineeritud funktsionaalsed osad, mis integreerivad klambrid, tihvtid ja sisestuskohtad, et vähendada sekundaarseid kokkupanekuid.

vormi struktuur ja disaini kaalutlused:

1. õõnsuse konfiguratsioon ja paigutus: valige ühe või mitme õõnsusega konstruktsioonid vastavalt osa suurusele ja sihttootmismahtule; vasak-parem sümmeetriliste või mitme versiooniga osade puhul kaaluge sobivate vormide või vahetatavate südamikute kasutamist.
2. Voolikusüsteem: eelistage kuuma- või külmkanali valikut vastavalt materjali ja välimuse nõuetele; kasutage mikro- või klapivoolikuid õhukeste seintega või välimuse seisukohast kriitilistes piirkondades, et vähendada vooliku jälgi.
3. jahutuskontuurid ja temperatuuri reguleerimine: samaväärsed jahutuskontuurid ja lokaalsed kütte-/temperatuuri reguleerimise konstruktsioonid võivad oluliselt vähendada deformatsiooni ja mõõtmete kõrvalekaldeid ning lühendada tsükli aega.
4. õõnsuse ja nullpunkti töötlemine: nõuab täpset töötlemist ja stabiilset viitepositsioneerimist kokkupaneku nullpunkti pindade ja paigutusaukude jaoks; vajaduse korral kasutage kõva kroomkatet või peegellakki, et parandada kulumiskindlust ja pinna kvaliteeti.
5. väljutamis- ja külgmehhanismid: projekteerige külgvedrud, liugurid või kombineeritud väljutamismehhanismid klambrite, sisemiste väljaste või paigalduskohtade jaoks, et kaitsta õhukesi ribisid ja väikeseid detaile kahjustuste või deformatsiooni eest.
6. pinge kontroll ja voolu tasakaal: vähendage voolust tingitud pingekontsentratsioone ja ebaühtlast kokkutõmbumist õige ribide paigutuse, seina paksuse üleminekute, faaside ja trimmimisasendite abil.

tavalised materjalid ja materjalivaliku soovitused:

1. tavalised tehnilised plastid: ABS, PC, ABS, PC, PPE, PA (klaaskiuga tugevdatud) ja TPE (elastsete kontaktide või tihendite jaoks).
2. Funktsionaalsed nõuded: elektriliste komponentide läheduses asuvate või leegikindlust nõudvate osade puhul eelistage materjale, mis vastavad UL94 või asjakohastele leegikindluse klassidele; pikaajalise kokkupuute või kõrge temperatuuriga keskkondade puhul kaaluge kuumuskindlate ja kolletumist takistavate koostiste kasutamist.
3. materjalivaliku kaalutlused: mehaaniline tugevus, väsimusvastasus, mõõtmete stabiilsus, kuumuse- ja ilmastikukindlus, pinna töödeldavus ja maksumus.

Süstimisvormimise protsess ja tootmisvoog:

1. katsevormimine ja parameetrite kontrollimine: esialgse katsevormimise käigus tuleb kontrollida täitmismustreid, hoidmisrõhu profiile, jahutamise efektiivsust ja kõverdumiskäitumist; vajaduse korral optimeerida disain Moldflow analüüsi (Moldflow) abil.
2. Protsessi lukustamine: kinnitage süstimiskiirus, hoidmisaeg/rõhk, vormi temperatuur ja jahutusaeg ning looge protsessi spetsifikatsioonid (SOP) ja kontrollkaardid.
3. masstootmine ja online-kontroll: kasutage SPC-d, online-välimuse kontrolli ja võtke proove olulistest mõõtmetest, et tagada stabiilsus, ning kehtestage häire- ja liini peatamise protseduurid kõrvalekallete puhul.
4. Järgneva töötlemise ja kokkupaneku ettevalmistamine: eemaldage jämedad servad, paigaldage detailid, sisestage tihvtid või soojuskeevitus ja viige enne kokkupanekut läbi funktsionaalsus- ja sobivuskontroll.
