voolu mõõturi valandid

vorteksvoo mõõturite valandid tööstuslikuks protsessikontrolliks

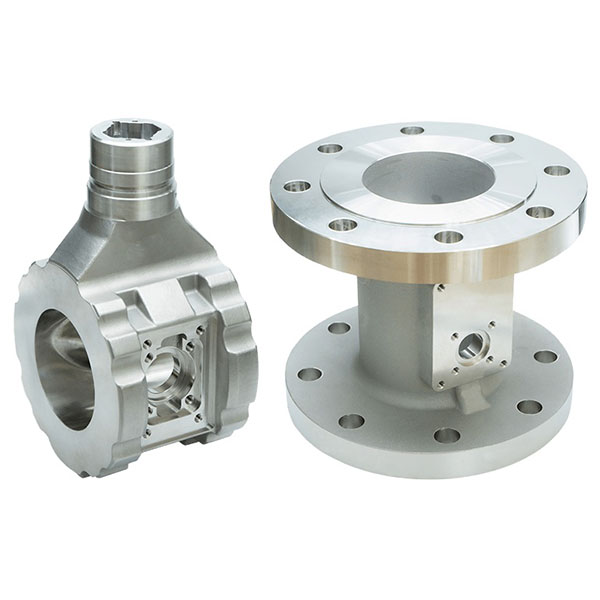

vortex voolumõõturi valandid on spetsiaalselt projekteeritud ja valmistatud mõõtetorude, korpuste ja äärikute komplektide jaoks, mis on mõeldud vortex- ja vortex-shedding voolumõõtureid, eesmärgiga pakkuda metallvalandeid, millel on struktuuriline stabiilsus, täpne sisemine õõnsuse geomeetria ja lihtne paigaldamine.

Kirjeldus

vorteksvoo mõõturite valandid sobivad prototüüpide valideerimiseks, väikeseeriatootmiseks ja integreeritud tarnimiseks koos järgneva täppisviimistlusega.

Voolumõõturi valandite peamised omadused:

  1. Sisemise vooluvälja optimeerimine: mõõteõõne, bluff-keha (drosselelement) ja radiaalmõõtmete range kontroll, et tagada keerisvoolu stabiilsus ja korratavus, mis garanteerib voolu mõõtmise täpsuse.
  2. Suurepärane kuumuse- ja survekindlus: seina paksus ja materjal on projekteeritud vastavalt töötingimustele, et tagada pikaajaline stabiilne töö auru, kõrge temperatuuri või kõrge rõhu tingimustes.
  3. Korrosiooni- ja kulumiskindlus: valikuvõimalused hõlmavad roostevaba terast, nõrgast (sõlmelist) malmi, vaskühendeid jne või pinnakaitse korrosioonivastaseid töötlusi keemiliste, merevee ja abrasiivsete keskkondade jaoks.
  4. Paigaldus- ja ühendusõiguslik: äärikupinnad, paigaldustappide augud, keermestatud augud ja tihendussüvendid hõlbustavad kiiret paigaldamist, tihendamist ja seadmete ühendamist kohapeal.
  5. Pinna- ja töötlemiseks sobiv: pärast valamist saab äärikupindu tasandada, auke töötleda ja sisemisi õõnsusi peegelduslikult poleerida või lihvida, et vähendada kohapealset reguleerimistööd.
  6. Kohandatav: toetab kohandamist kliendi jooniste või 3D-mudelite alusel, pakkudes südamikukaste, südamikustruktuure ja kohalikke ribide tugevduskonstruktsioone, et vastata spetsiaalsetele koormus- või torujuhtme liidese nõuetele.

Materjalid ja protsessid:

Toetame mitmesuguseid metallmaterjale, sealhulgas roostevaba terast (304, 316, 316L), nõrgast (sõlmjas) malmist, hallmalmist, vask- ja alumiiniumisulamitest. Tavalised protsessid hõlmavad liivvalumist, täppisvalumist (investeerimisvalumist) ja madalrõhukastmist, kombineerituna vajalike kuumtöötlustega (vanandamine, lõõmutamine) ja pingete leevendamise toimingutega, et tagada mõõtmete stabiilsus ja mehaanilised omadused pikaajaliseks kasutamiseks.

Täpsus ja pinna kvaliteet:

  1. Mõõtmete ja geomeetrilised tolerantsid: ääriku tasapinnalisust, kontsentrilisust ja aukude asendi tolerantsi saab kontrollida vastavalt joonise nõuetele; kriitiliste mõõtmistega õõnsuste ja ääriku liideste puhul on võimalik saavutada kõrge täpsus.
  2. Sisemise õõnsuse pinnakvaliteet: madalat pinnakaredust on võimalik saavutada valimissandi valiku, vormi poleerimise või järgneva töötlemise (lihvimine, poleerimine) abil, et vähendada turbulentsi häireid ja mõõtmisvigu.
  3. Tihenduspindade töötlemine: ääriku tihenduspinnad on võimalik valmistada RTJ, tasase või tõstetud pinnana, erinevate töötlemistäpsuse ja kareduse nõuetega, et toetada erinevaid tihendustüüpe.

Tüüpilised rakendusstsenaariumid:

vorteksvoo mõõturite valandid on laialdaselt kasutusel tööstusprotsesside juhtimise valdkondades, nagu kütte- ja aurusüsteemid, veevarustus ja reoveepuhastus, keemia- ja naftakeemiatööstus, nafta ja gaasi transport, HVAC-süsteemid, elektritootmine ja katlasüsteemid, kõikjal, kus on vaja usaldusväärset voolu mõõtmist ja vastupidavaid konstruktsioone.
