alumiiniumisulamist survevaluvormide lahendused

alumiiniumisulamist survevaluvormide lahendused suuremahuliseks tootmiseks

Kvaliteetsed alumiiniumisulamist survevaluvormid määravad otseselt valandite mõõtmete täpsuse, pinna kvaliteedi ja tootmise stabiilsuse ning sobivad autotööstuse osade, elektrooniliste jahutusradiaatorite, tööstuslike korpuste, kodumasinate ja mitmesuguste täppisalumiiniumisulamist komponentide masstootmiseks.

Kirjeldus

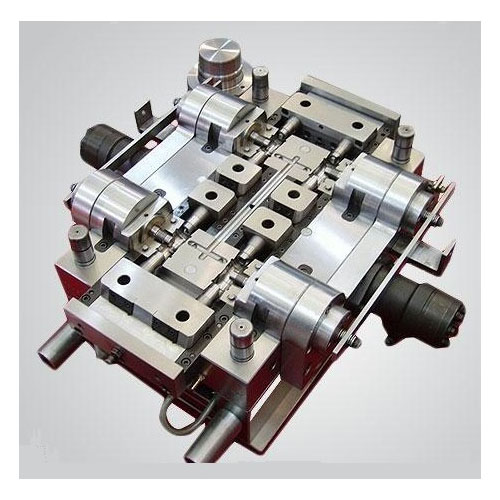

Alumiiniumisulamist survevaluvorm on alumiiniumisulamist survevalutootmise peamine tööriist, mis vastutab selliste funktsioonide eest nagu sulametalli vormi täitmine, jahutamine, vormimine ja väljutamine.

Vormimaterjalid ja pinnatöötlus:

  1. Vormiteras: Tavapärased materjalid hõlmavad kuumuse- ja kulumiskindlaid vormiteraseid, nagu H13, S136 ja 420. Sobiv klass tuleks valida alumiiniumisulamite tüübi ja tootmismahu alusel ning rakendada sobivat kuumtöötlust.
  2. Pinnatöötlus: kulumiskindluse ja alumiiniumikinnitumisvastaste omaduste parandamiseks, vormi eluea pikendamiseks ja pinna viimistluse parandamiseks kasutatakse selliseid protsesse nagu nitreerimine, kroomimine, PVD või muud pinnakõvendamise töötlused.
  3. Kuumtöötlemine ja karastamine: täpsed kuumtöötlemisprotsessid (karastamine, temperdamine ja vanandamine) võivad suurendada vormi kõvadust ja sitkust, vähendades termilise pragunemise ja deformatsiooni riski.

Vormi struktuuri ja disaini põhipunktid:

  1. Õõnsuse ja südamiku täpsus: kasutage sobivaid tolerantsi sobivusi ja paigutusstruktuure, et tagada vormi sulgemisasend ja õõnsuse ühtlus, saavutades seeläbi stabiilse mõõtmete täpsuse.
  2. Jahutussüsteemi disain: Paigutage jahutuskanalid (või sisseehitatud jahutus torud) sobivalt, et kontrollida vormi temperatuuri, lühendada tahkumistsükleid ja vähendada termilist pinget ja kõverdumist.
  3. Voolukanalid ja voolukoridorid: Optimeerige voolukanalite tüübid ja asukohad ning projekteerige sobivad voolujaotajad ja ülevoolu-/õhutamisfunktsioonid, et tagada sujuv sulatise täitmine ja vältida poorsust ja külmkohtade tekkimist.
  4. Väljastamis- ja liugurimehhanismid: projekteerige väljastusnõelad, plaadid või liugurid vastavalt detaili geomeetriale, et tagada ohutu ja usaldusväärne väljastamine ja tühjendamine, vähendades valukahjustusi.
  5. Ventilatsioon ja ventilatsioonikanalid: projekteerige tõhusad ventilatsioonikanalid eraldusjoontele ja kriitilistesse kohtadesse, et vähendada õhu kinnijäämist ja põlemisjälgi.

Vormide tootmisprotsessid:

  1. Täppis töötlemine: Kasutage protsesse nagu CNC-freesimine, traat-EDM, aeglane traat-lõikamine, upp-EDM ja lihvimine, et saavutada kõrge täpsusega õõnsuste ja südamike töötlemine.
  2. Kokku panemine ja veaparandus: Pärast kuumtöötlemist pane vormikomponendid täpselt kokku, vii läbi sobivuse kontroll ja tee proovivalu parameetrite kohandused, et tagada täpne sulgemine, väljutamine ja eraldusliikumine.
  3. Proovivalu ja parandamine: saage esimesed tooted proovivalu abil, analüüsige defekte ja reguleerige sissevoolu, jahutuse ja väljutamise parameetreid; vajadusel tehke õõnsuse parandusi.

Alumiiniumisulamist survevaluvormide tüüpilised rakendusalad:

  1. Autotööstus: kõrge tugevuse ja täpsusega alumiiniumisulamist osad, nagu mootorikomponendid, käigukasti osad ja keretarvikud.
  2. Elektroonika ja jahutusradiaatorite komponendid: osad, mis nõuavad head soojusjuhtivust ja pinnakvaliteeti, nagu jahutusradiaatorite korpused, ribid ja konstruktsioonikinnitused.
  3. Tööstusseadmed ja korpused: keskmise suurusega kuni suured alumiiniumosad, nagu mootorikorpused, käigukastikorpused ja instrumendikorpused.
  4. Tarbekaubad: seadmete paneelid, dekoratiivsed komponendid ja alumiiniumisulamist osad, mis nõuavad kõrgekvaliteedilist välimust.
