Keraamiliste osade CNC-töötlemine kõrgtasemeliste süsteemide vajadusteks

Täppis-tööpingid, teemanttööriistad ja spetsiaalsed seadmed võimaldavad meil toota stabiilselt keerukaid kujundeid, täpseid mõõtmeid ja suurepärase pinnakvaliteediga tooteid. Neid võimalusi kasutatakse laialdaselt meditsiiniseadmete, pooljuhtide, lennunduse, keemiatööstuse, vedelike juhtimise, andurite ja kõrge temperatuuri ning tugeva korrosiooniga keskkondade funktsionaalsete komponentide tootmisel.

Seadmed ja tööriistad:

1. Masinad ja jäikus: Varustatud suure jäikusega CNC-treipingid, kolme- ja viie teljega CNC-töötlemiskeskused, sisemised ja välimised silindrilised lihvimismasinad, hoonimismasinad, täpsed treimis-lihvimismasinad, ülitäpsed vertikaalsed ja horisontaalsed lihvimismasinad ning spetsiaalsed mikrotöötlemisseadmed, et tagada pikkade võllide, õhukese seinaga osade, keeruliste õõnsuste ja mikrokomponentide positsioneerimise ja korratavuse täpsus.
2. Tööriistad ja tarvikud: Kasutades teemantpöörlevad tööriistu, teemantotsikfreese, teemantlihvimiskettaid, polükristallilisi teemante (PCD) ja ülitugevaid kaetud tööriistu koos spetsiaalsete peenlihvimise tarvikute ja jahutus-/määrdeainetega, optimeerime tööriistade geomeetriat ja lõikamis-/lihvimisparameetreid erinevate keraamiliste materjalide jaoks, et vähendada murdumise, pragunemise ja termilise kahjustuse riski.
3. Abisüsteemid: Kõrge täpsusega spindlid, temperatuuri reguleeritavad/termostaatilised kinnitused, ülisuure rõhu jahutus- ja osakeste filtreerimissüsteemid, vibratsiooni summutamise seadmed, online-mõõtmine ja automatiseeritud laadimis-/mahalaadimissüsteemid töötlemise stabiilsuse ja tootmise järjepidevuse parandamiseks.

Peamised töötlemismeetodid keraamiliste detailide CNC-töötlemiseks:

1. Täppispöörlemine ja puurimine: kasutatakse nullpunkti määramiseks, tooriku ettevalmistamiseks ja peaaegu lõplikuks vormimiseks, et tagada telje kontsentrilisus ja otsapinna nullpunkti vastavus.
2. Teemantlihvimine ja hoonimine: jämeda ja peene lihvimise ning hoonimise protsesside abil saavutatakse ranged radiaaltolerantsid, silindrilisus ja madal pinnaroughness, mis sobivad tihenduspindadele, kokkupuutepindadele ja laagrikontaktpindadele.
3. Ultraheli vibratsiooniga abistatud töötlemine (USM) ja ülipeen lihvimine: vähendab lõikamisjõudu rabedate keraamiliste materjalide lõikamisel, pärsib pragude levikut ja parandab õhukese seinaga ja peenikeste struktuuride servade terviklikkust.
4. EDM ja mikrotöötlemine: keeruliste sisemiste õõnsuste, kitsaste ruumide, sügavate soonte ja raskesti ligipääsetavate mikroaukude vormimiseks ja trimmimiseks.
5. Poleerimine ja keemilis-mehaaniline poleerimine (CMP): peeglilaadse viimistluse saavutamine tihenduspindadel või kõrgetele nõuetele vastavatel kokkupuutepindadel, et veelgi vähendada hõõrdumist, parandada tihendust ja pikendada kasutusiga.

Jahutus, laastude eemaldamine ja kinnitamine:

1. Jahutusstrateegiad: kasutage kontrollitud jahutust, osakeste filtreerimist ja adaptiivseid määrdeaineid koos temperatuuri reguleeritavate kinnituste või jahutussüsteemidega, et vältida kohalikku temperatuuri tõusu, mis võib põhjustada termilist pinget ja mõõtmete muutumist.
2. Laastude eemaldamine ja puhastamine: Optimeerige tööriistade liikumisteed ja laastude eemaldamise marsruudid, varustades need ultraheli- ja kõrgsurvepuhastusega, õhupuhastuse ja vaakumlaastude eemaldamise protsessidega, et vältida osakeste kinnijäämist töödeldud pindadele või mõju täpsusele.
3. Kinnituslahendused: kohandatud torud, kontsentrilised tugikinnitused, mitmepunktilised toed ja elastilised kinnituskonstruktsioonid, et vähendada kinnituspinget, vältida õhukese seinaga detailide deformatsiooni ja tagada töötlemise korratavus.

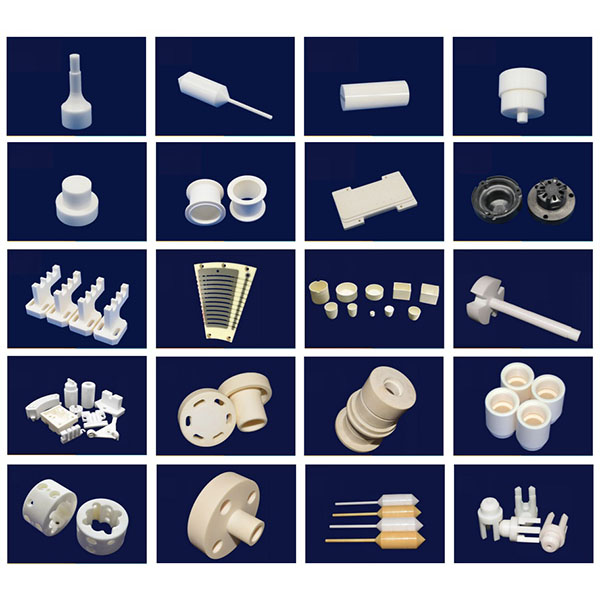

Töödeldavad materjalid ja tüüpilised rakendused keraamiliste osade CNC-töötlemisel:

1. Töödeldavad materjalid: alumiiniumoksiid (Al2O3), räninitriid (Si3N4), ränikarbiid (SiC), alumiiniumnitriid (AlN), tsirkooniumoksiid (ZrO2) ja mitmesugused funktsionaalsed keraamilised komposiidid ja kaetud keraamikad.
2. Tüüpilised rakendused: meditsiiniseadmete komponendid, pooljuhtide tootmise osad, andurite kaitseelemendid, ventiilide ja vedelike juhtimise komponendid, kulumis- ja korrosioonikindlad osad, pihustid, täppis-isolatsioonikomponendid ja funktsionaalsed konstruktsiooniosad eritingimustes kasutamiseks.
