Keraamiliste torude CNC-töötlemine täppisvedelike kasutamiseks

Spetsiaalsete tööpinkide, teemanttööriistade ja väljakujunenud protsesside abil saavutame täpse vormimise ja mõõtmete stabiilsuse, mis on kohandatud keraamiliste materjalide suurele kõvadusele ja rabedusele, muutes need sobivaks torustike ja komponentide rakendusteks keemiatööstuses, farmaatsiatööstuses, naftatööstuses, pooljuhtide tootmises, meditsiiniseadmete tootmises, vedelike mõõtmisel ja kõrgel temperatuuril/korrosiivsetes töötingimustes.

Seadmed ja tööriistad:

1. Masinad ja jäikus: Varustatud kõrge jäikusega CNC-treipinkide, kolme- ja viie teljega CNC-töötlemiskeskuste, sisemiste puurimismasinate, hoonimismasinate, täpsete väliste silindriliste lihvimismasinate ja spetsiaalsete mikrotöötlemisseadmetega, et täita pikkade võllide, õhukese seinaga ja peenikeste töödeldavate detailide positsioneerimise ja korratavuse täpsuse nõuded.
2. Tööriistad ja tarvikud: Kasutades teemant-sisepuurimistööriistu, teemant-otsfreese, teemant-lihvkettaid, ülitugeva kattega tööriistu ja spetsiaalseid peenlihvimise tarvikuid, optimeerime tööriistade geomeetriat ja lõikamis-/lihvimisparameetreid keraamika jaoks, et vähendada murdumise ja pragunemise ohtu.
3. Abiseadmed: Kõrge täpsusega spindlid, ülisuure rõhu jahutus- ja osakeste filtreerimissüsteemid, kinnitusdetailide temperatuuri reguleerimisseadmed ja vibratsiooni summutamise süsteemid, et tagada töötlemise stabiilsus ja pinna terviklikkus.

Peamised töötlemismeetodid keraamiliste torude CNC-töötlemiseks:

1. Sisemise ava treimine ja täppis-puurimine: kasutatakse algse positsioneerimise ja peaaegu täpse sisemise ava vormimise saavutamiseks pärast eeltöötlemist, tagades ava telje ja otsapinna algse positsiooni ühtluse.
2. Teemantlihvimine ja hoonimine: kasutatakse teemantlihvimise ja hoonimise protsesse, et saavutada ranged radiaaltolerantsid ja madal pinnaroughness, mis sobib eriti hästi tihendite või libisevate kokkupuutepindade jaoks.
3. Ultraheli vibratsiooniga abistatud töötlemine (USM) ja ülitäpne lihvimine: vähendab lõikamisjõudu hapra keraamika puhul, summutab pragude levikut ja parandab õhukese seinaga ja peenikeste osade servade terviklikkust.
4. EDM ja mikrotöötlemine: kasutatakse keeruliste otsapindade, pilude, mikroaukude või raskesti ligipääsetavate detailide kohalikuks vormimiseks ja trimmimiseks.
5. Poleerimine ja keemilis-mehaaniline poleerimine (CMP): peeglilaadse viimistluse saavutamine tihendavate otsapindade või kokkupuutuvate pindade puhul, et veelgi vähendada hõõrdumist ja parandada tihenduse toimivust.

Jahutus, laastude eemaldamine ja kinnitamine:

1. Jahutusstrateegiad: kasutage kontrollitud jahutust ja filtreeritud määrdeaineid koos temperatuuri reguleeritavate kinnituste või jahutuskontuuriga, et vähendada kohalikku temperatuuri tõusu ja termilist pinget, vältides mõõtmete muutumist ja pragude teket.
2. Laastude eemaldamine ja puhastamine: Optimeerige tööriistade liikumisteed ja laastude eemaldamise marsruudid, kombineerides neid ultraheli-/kõrgsurvepuhastuse, õhupuhastuse ja vaakumlaastude eemaldamise protsessidega, et vältida osakeste kinnijäämist avadesse või otsapindadele, mis võivad mõjutada töökindlust.
3. Kinnitamise lahendused: kohandatud torud, kontsentrilised kinnitusdetailid ja mitmepunktilised kinnituskonstruktsioonid, kasutades elastseid kinnitusdetaile või paindlikke toeseid, et vähendada kinnitamisest tulenevat pinget ja tagada õhukese seinaga detailide deformatsiooni vältimine.

Töödeldavad materjalid ja tüüpilised rakendused:

1. Tüüpilised materjalid: alumiiniumoksiid (Al2O3), räninitriid (Si3N4), ränikarbiid (SiC), alumiiniumnitriid (AlN) ja funktsionaalsed keraamilised komposiitmaterjalid.

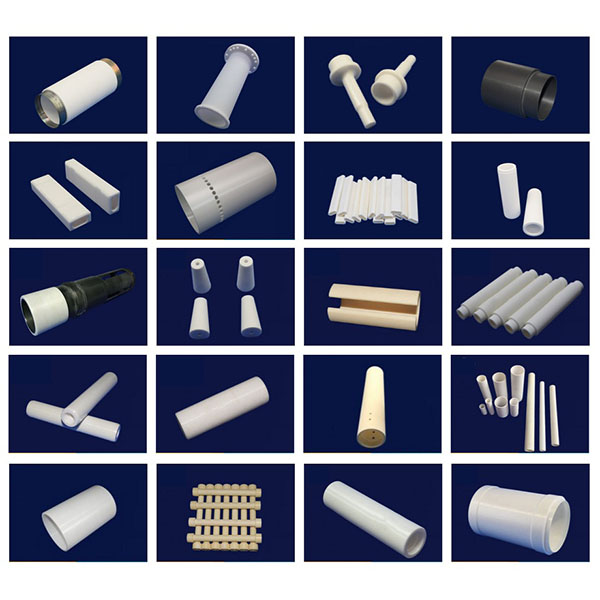

2. Tüüpilised rakendused: kulumis- ja korrosioonikindlad torustiku vooderdised, andurite kaitse torud, vedeliku mõõtmistorud, pihustid ja voolukanali komponendid, pooljuhtide ja keemiaseadmete vooderdised ning meditsiini- ja analüüsiseadmete kõrge täpsusega keraamilised torud.

Projekteerimissoovitused ja tootmisega seotud kaalutlused:

1. Seina paksus ja pikkuse ja läbimõõdu suhe: vältige liiga õhukesi seinu või liiga suurt pikkuse ja läbimõõdu suhet; vajaduse korral jätke projekteerimisetapis ette töötlemistoed või tugevdusribid, et parandada tootmist ja töökindlust.
2. Üleminekud ja faasid: Paigaldage sobivad üleminekud/faasid avadesse, avadesse ja liitekohtadesse, et vähendada pingekontsentratsioone ja hõlbustada töötlemist ja kokkupanekut.
3. Varud ja sobivus: Määrake selgelt töötlemisvarud ja kokkupaneku sobivuse tolerantsid; kriitiliste tihendite või libisevate kokkupuutepindade puhul tuleks jätta eemaldatav varu viimistluseks.
4. Modulariseerimine ja kokkupanek: eriti pikkade või suure läbimõõduga keraamiliste torude puhul kaaluge segmentide kaupa töötlemist ja täpset kokkupanekut, et vähendada purunemise ohtu ja hõlbustada transporti.
