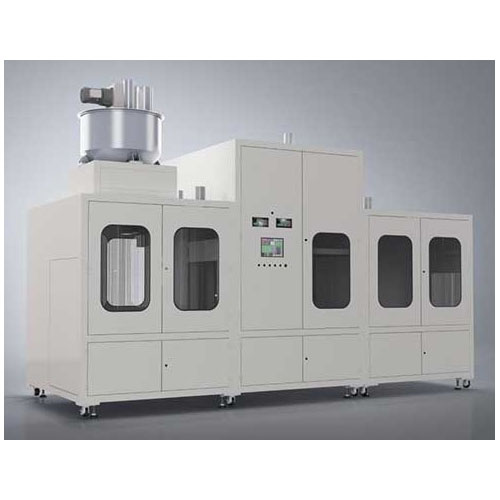

inspekteerimisseadmete jaoks mõeldud spetsiaalselt valmistatud lehtmetallist korpus

Kontrollseadmete lehtmetallist korpused tagavad tugevuse, soojuse juhtimise ning paigaldamise ja hooldamise lihtsuse. Neid saab kohandada avade, kinnituspesade ja sisemiste kinnitustega vastavalt kliendi seadme kujule ja funktsionaalsetele nõuetele ning neid kasutatakse laialdaselt optilises kontrollis, mittepurustavas katsetamises, elektroonilistes katsestendides, laboriseadmetes ja tootmisliini kontrollisüsteemides.

Kontrollseadmete lehtmetallist korpuste disaini ja funktsionaalsed aspektid:

1. Täpsed avad ja kinnituspunktid: reserveerige täpsed väljalõiked, kruviaukud ja asukoha tihvtid vastavalt seadme trükkplaadile, anduritele, liidestele, ekraanidele ja ühendustele, et tagada ühtlane kokkupanek.
2. Soojusjuhtimine ja ventilatsioon: planeerige ventilatsiooniavad, ventilaatorite asukohad, loomuliku konvektsiooni kanalid või veeküte liidesed toiteallikate ja soojust tekitavate moodulite jaoks; toetage vajadusel soojuspadjade ja jahutusradiaatorite paigaldamist.
3. EMC ja maandus: kasutage pidevaid keevitusi, tihendusi ja juhtivaid katteid ning reserveerige maandusklambrid ja varjestusvaheseinad, et täita EMI/EMC nõuded.
4. Kaitse ja tihendamine: projekteerige tihendussüvendid, kummitihendid ja drenaažikanalid vastavalt töökeskkonna tasemele (IP-klass), et tagada tolmu-, vee- ja saastekindlus.
5. Hooldus ja juurdepääsetavus: kasutage eemaldatavaid külgplaate, kiirvabastusplaate ja modulaarseid paigutusi, et hõlbustada kohapealset hooldust, veaotsingut ja uuendusi.
6. Vibratsioonikindlus ja energia neeldumine: projekteerige vibratsiooni summutavad kinnitused, elastilised padjad ja tugevdusribid kontrollseadmetele, mida on vaja liigutada või kasutada vibreerivas keskkonnas, et parandada usaldusväärsust ja mõõtmise stabiilsust.

Tootmisprotsessid ja seadmed:

1. Lõikamine ja aukude tegemine: laserlõikamine, plasmalõikamine, stantsimine ja CNC-freesimine kasutatakse täpse aukude tegemise ja kontuuride lõikamise jaoks.
2. Painutamine ja vormimine: CNC-presspinkide (Press Brake) abil painutatakse kasti, vormitakse äärikuid ja töödeldakse ühendusääri.
3. Keevitamine ja kokkupanek: Punktkeevitamine, MIG- ja TIG-keevitamine ning ühendusmeetodid, nagu poltide ja neetide kasutamine, koos spetsiaalsete kinnitusdetailidega tagavad kasti tugevuse ja positsioneerimise täpsuse.
4. Pinnatöötlus: kuulipuhastamine, fosfateerimine, pulbervärvimine, värvimine, elektroforees või anodeerimine (alumiiniumi puhul) parandavad ilmastikukindlust ja välimuse ühtlust.
5. Viimistlus: aukude freesimine, keermete lõikamine, painutamisejärgne ümberkujundamine ja kraatide eemaldamine tagavad kokkupaneku sobivuse ja välimuse kvaliteedi.

Rakendusstsenaariumid:

optilised kontrollpingid, mittepurustavad katseseadmed (NDT), liinikontrolli kaamerasüsteemid, instrumentide kapid ja elektroonilised katsepingid, automatiseeritud kontrollseadmed, laboriseadmed ja nendega seotud valdkonnad.
