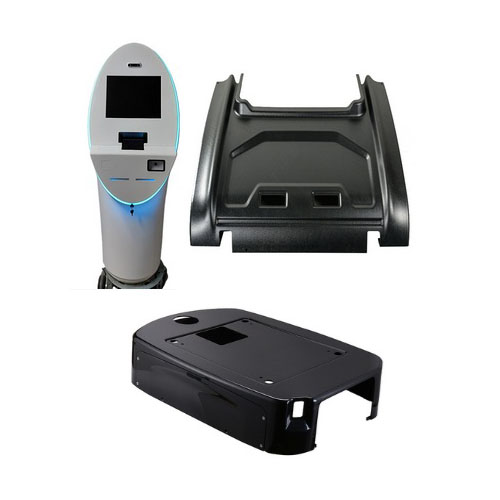

raskete osade jaoks kohandatud vaakumvormitud masinakorpused

Vaakumvormitud vormide ja vormimise parameetrite kohandamisega on võimalik saavutada väga täpsed korpused, mis sobivad hästi seadmete kontuuridega, tasakaalustades samal ajal tugevuse, soojuse hajumise, kokkupaneku ja välimuse nõudeid. Need sobivad tööstusseadmetele, mõõteriistadele, automaatikaseadmetele ja tootmisliini kapidele.

Kohaldatavad materjalid ja spetsifikatsioonid

1. Tavalised materjalid: tehnilised plastid või kõrge tugevusega termoplastilised lehed, nagu ABS, HIPS, PET, PVC, PC, PP jne; valige materjalid vastavalt löögikindlusele, leegiaeglustavusele, temperatuurikindlusele või elektrilise isolatsiooni nõuetele.
2. Lehe paksus: tavaline paksus on vahemikus 0,8 mm kuni 6 mm või paksem ja seda saab kohandada vastavalt tugevuse, jäikuse ja vormimise nõuetele.
3. Pinnatöötlus: toetab läikivat, matti, tekstuuritud viimistlust, värvimist, siiditrükki ja kilelamineerimist, et vastata kaitse- ja brändi identifitseerimise vajadustele.
4. Funktsionaalsed koostised: valikulised materjali omadused, nagu leegiaeglustavus, antistaatilisus ja UV-kindlus, et vastata ohutus- ja töökeskkonna nõuetele.

Vaakumvormitud masinakorpuste vormimisprotsessi peamised punktid

1. Kuumutamine ja pehmendamine: seadistage ühtlased kuumutusprofiilid vastavalt materjali tüübile ja paksusele, et tagada ühtlane plastifitseerimine ja täpne detailide taasesitus.
2. Vaakumvormimine ja survevormimine: kasutage vaakumimist või kombineeritud vaakum-surve protsessi, et parandada vormimise täpsust ja vältida kile õhenemist või kortsumist.
3. Vormi disain: alumiinium- või terasvormid tuleks disainida jahutuskanalite, fikseerimistappide ja ventilatsiooniavadega vastavalt korpuse struktuuri keerukusele, et tagada vormimise ühtlus ja detailide reproduktsioon.
4. Trimmimine ja teisene töötlemine: pärast vormimist tehke CNC-trimmimine, stantsimine, keermestamine, kuum painutamine või kuum voltimine, et vastata kokkupaneku liideste ja ühenduste nõuetele.
5. Kokku sobivus: jätke ruumi kruviaukudele, klõpsfunktsioonidele, juhikutele ja juhtmete kanalitele, et hõlbustada integreerimist metallaluste, elektrooniliste komponentide või muude osadega.

Struktuuri ja disaini soovitused

1. Seina paksus ja ribid: jaotage seina paksus mõistlikult ja lisage tugevdusribid või tugevdused, et parandada jäikust ja vibratsioonikindlust, vältides pingekontsentratsiooni ja deformatsiooni.
2. Soojuse hajutamine ja ventilatsioon: projekteerige ventilatsiooniavad, soojuse hajutamise restid või jahutusradiaatorite paigaldusasendid seadmetele, millel on soojust tekitavad komponendid, et tagada stabiilne töö.
3. Avatud osad ja liideste paigutus: optimeerige uksed, kontrollaknad, liideste avad ja tihenduskohad vastavalt ergonoomilistele ja juhtmestiku nõuetele, tasakaalustades kaitse ja hooldatavuse.
4. Modulaarne disain: jagage korpus segmentideks või mooduliteks, et hõlbustada hooldust, asendamist ja standardiseeritud tootmist.
5. Pind ja identifitseerimine: kaaluda nimetähtede, märkide, nuppude ja näidikute akende paigutust ja kinnitamist, et hõlbustada brändi identifitseerimist ja kasutamisjuhiseid.

Eelised ja omadused

1. Odavad tööriistad ja kiire prototüüpimine: võrreldes süstimisvormitud osadega nõuavad vaakumvormitud vormid väiksemat investeeringut ja nende näidiste ja väikeste partiide tootmise tähtajad on lühemad, mis sobib kiireks valideerimiseks ja iteratsiooniks.
2. Kõrge kohandatavus: lihtne isikupärastada vastavalt seadme kujule, värvile ja funktsionaalsetele nõuetele.
3. Kerge kaal ja töödeldavus: materjalid on kerged ja lihtsalt töödeldavad (lõikamine, puurimine, liimimine), mis hõlbustab kohapealset kokkupanekut ja hooldust.
4. Hea pinnaviimistlus: võimalik saavutada sile või tekstuuriga pind, mis vastab nii vastupidavuse kui ka esteetilistele nõuetele.
5. Ühilduvus teiste materjalidega: saab integreerida metallraamidega, tihenditega ja soojuse hajutamise komponentidega hübriidkomplektideks, et vastata keerukatele funktsionaalsetele vajadustele.

Tüüpilised rakendused vaakumvormitud masinakorpuste jaoks

1. Tööstuslikud automaatikaseadmed: juhtimiskastide korpused, paneelikatted, andurite korpused jne.
2. Mõõte- ja katseseadmed: kaasaskantavate mõõteriistade korpused, katseseadmete paneelid ja kontrollaknad.
3. Meditsiiniseadmed: kontaktivabad korpused, seadmete paneelid ja kaitsekatted (valige materjalid vastavalt meditsiinistandarditele).
4. Toiduainete ja pakendamise masinad: masina korpuse katted, juhikute katted ja kaitsekatted.
5. Tarbijatele ja ettevõtetele mõeldud seadmed: kioskid, ekraaniseadmed ja iseteenindusseadmete korpused.
