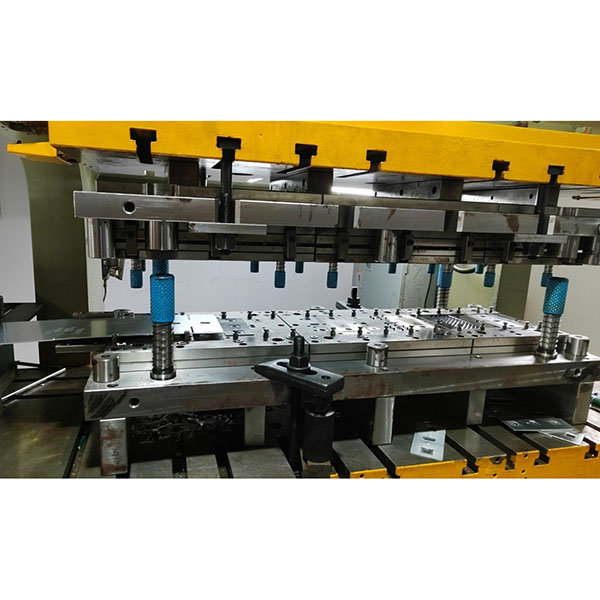

tõhus katteplaadi stantsimise vormi disain suuremahulisteks tootmisteks

katteplaadi stantsimisvorm sobib õhukestele detailidele, mis nõuavad suurt mõõtmetäpsust ja head välimust, nagu elektrooniliste šasside katted, seadmete paneelid, väikesed autokatted ja juhtpaneelid.

Katteplaadi stantsimise peamised omadused:

1. kõrge tootlikkus: toetab mitmejaamseid/progressiivseid stantsimise konstruktsioone pideva söötmisega; ühe löögiga või mitmejaamse stantsimisega on võimalik toota päevas suuri koguseid kvaliteetseid detaile.
2. kõrge täpsus: stantsid on projekteeritud vastavalt kliendi joonistele, rangelt kontrollides lõikamisvaru ja painde tagasipõrke kompenseerimist; tüüpilised tolerantsid võivad ulatuda ±0,1 mm-ni (sõltuvalt osa suurusest ja protsessidest).
3. integreeritud protsessid: võimaldab kombineerida lõikamist, läbistamist, äärte painutamist, painutamist, reljeefimist, faasimist ja muid toiminguid, et vähendada teiseseid töötlemisprotsesse.
4. Pinna kaitse: stantside pinnad võivad olla nitreeritud, karbonitreeritud, PVD-kattega või lihvitud, et pikendada nende eluiga ja vähendada kriimustusi.
5. laiaulatuslik materjalide ühilduvus: sobivad tavaliste õhukeste lehtmaterjalide jaoks, nagu külmvaltsitud teras, tsingitud teras, roostevaba teras (sus304/sus301 jne) ja alumiiniumsulamid.

stantside tüübid ja soovitatavad kasutusalad:

1. ühejaamaline/komposiitvorm: lõikamine ja augustamine toimuvad samaaegselt, sobib lihtsa struktuuriga ja väikese kuni keskmise suurusega partiidega katteplaatidele.
2. progressiivne/mitmejaamaline stants: järjestikune vormimine mitmes jaamas automaatse söötmisega, sobib suuremahuliseks tootmiseks väikese tööjõukuluga.
3. ülekandevorm: kasutatakse keeruliste protsesside või suuremate detailide puhul, sobib mitme protsessi operatsioonideks, täpseks sügavvormimiseks või kõrge tugevusega materjalideks.
4. sügavvormimise stants: kasutatakse, kui kattel on silmnähtavad süvendid või kui on vaja sügavat vormimist, tavaliselt kombineerituna hüdrauliliste või spetsiaalsete sügavvormimisprotsessidega.

materjali ja kuumtöötluse soovitused:

1. tavalised stantsiterased: skd11, h13, s45c (materjali valik sõltub stantsi komponendist).
2. kriitilised õõnsused ja stantsid on soovitatav karastada ja temperdada või pinnale nitreerida; vajadusel võib kasutada pvd-katet, et vältida kleepumist ja pikendada kasutusiga.
3. juhikomponentide ja materjali hoidvate osade puhul võib kasutada kulumiskindlaid sulameid pinnatöötlusega, et pikendada vahetatavuse eluiga ja stabiilsust.

disaini ja protsessi kontrolli võtmepunktid:

1. lõikamisvaru: projekteeritud vastavalt lehe paksusele ja materjali kõvadusele (tavaliselt 5%–15% lehe paksusest), et tagada sektsiooni kvaliteet ja vähendada kriimustusi.
2. paindumise tagasipõrke kompenseerimine: kompenseerige tagasipõrge materjali omaduste ja paindumise raadiuse alusel, et tagada nurga täpsus.
3. Tükkide hoidja ja tõmbejõu jaotus: kujundage tükkide hoidja jõud mõistlikult, et vältida kortsumist ja pragunemist.
4. Jäätmete eemaldamine ja väljutamine: arvestage aukude ja väikeste osade puhul laastude eemaldamise ja väljutamise disainiga, et vältida ummistumist.
5. Määrimine ja jahutamine: roostevaba terase või raskesti vormitavate materjalide puhul kasutage sobivaid määrdeaineid ja reguleerige pressi kiirust, et vähendada kriimustusi ja kleepumist.

tavalised rakendusnäited:

1. elektroonikaseadmete tagakatted, sülearvuti või ruuteri korpuse paneelid.
2. seadmete juhtpaneelid ja dekoratiivsed katteplaadid.
3. väikesed autokatted, dekoratiivsed kaunistused ja sisekomponendid.
4. tööstuslike juhtimiskastide uksed, filtri tugikatted jne.
