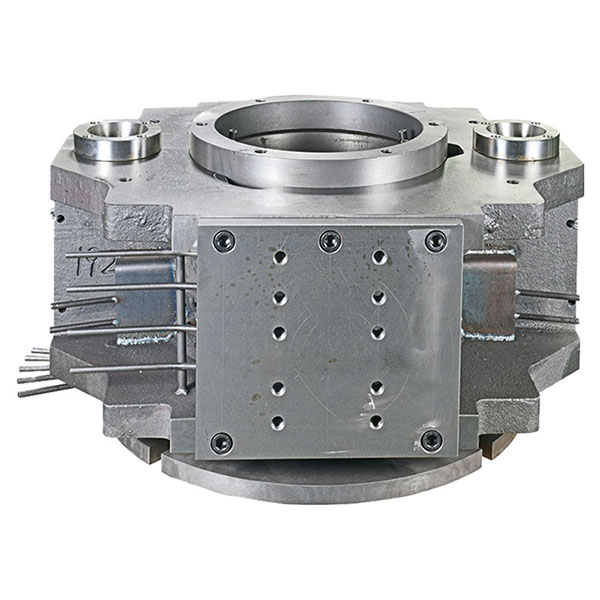

komplekssete metallkonstruktsioonide gravitatsioonvaluvormid

Gravitatsioonvaluvormid on spetsiaalselt projekteeritud ja valmistatud gravitatsioonvaluprotsessi jaoks ning sobivad väikese ja keskmise mahuga ning masstootmiseks selliste sulamite puhul nagu alumiinium, vask, magneesium ja tsink.

Gravitatsioonvaluvormide peamised omadused:

1. Kõrge mõõtmete stabiilsus: täpse töötlemise ja kuumtöötlemise protsesside abil säilitavad vormid korduvate valude käigus stabiilsed õõnsuste mõõtmed ja geomeetrilise täpsuse, hõlbustades korratavat tootmist.
2. Suurepärane soojusjuhtivus ja jahutuse kontroll: vormimaterjal ja jahutuse konstruktsioon võimaldavad ühtlast tahkumist, vähendades kahanemise, süvendite ja sisemiste pingetega seotud defektide riski.
3. Kulumis- ja korrosioonikindlus: pinnad on töödeldud nitreerimise, karbureerimise või kulumiskindlate katetega, et pikendada vormi eluiga ja vähendada hoolduse sagedust.
4. Hooldusvõimalus disaini abil: vormide konstruktsioon on kavandatud nii, et kuluvad osad (nt südamikud, puksid ja valukanalid) on kergesti asendatavad, mis vähendab seisakuid ja kontrollib käitamiskulusid.
5. Paindlikkus ja muudetavus: toetab väikeste õõnsuste muudatusi, südamike kohandamist ja külmkanali/süsteemi optimeerimist, võimaldades kiiret iteratsiooni valukatsete tulemuste põhjal.

Vormi struktuur ja materjalivalik:

1. Tavalised materjalid: Valitakse vastavalt tootmismahtudele, sulamitüübile ja protsessinõuetele kõrge tugevusega vormiteras, eelvormitud kuumuskindel malm või spetsiaalsed legeerteras.
2. Konstruktsioon: Mõistlikud eralduspinnad, valukanalite ja tõsteseadmete süsteemid, ventilatsiooni- ja ülevoolukanalite konstruktsioon koos vormi tugevdusribide ja paigaldustappidega tagavad sujuva täitmise ja vormi usaldusväärse sulgemise.
3. Jahutussüsteem: vee- või õlijahutuse kontuuride paigutus optimeeritakse vastavalt õõnsuse kujule ja tahkumisvajadustele, toetades kohalikku kiiret jahutamist või isolatsiooni kontrolli.

Vormide tootmisprotsessid:

1. Täppis töötlemine: CNC-freesimine, traat-EDM, säde-eroosioon (EDM) ja täppislihvimine tagavad vormi õõnsuste ja paigutuspindade suure täpsuse.
2. Kuumtöötlus ja karastamine: Sobivat kuumtöötlust kasutatakse sisepingete leevendamiseks ja väsimusvastasuse suurendamiseks, tagades vormi pikaajalise stabiilsuse.
3. Pinnatöötlus: sõltuvalt töötingimustest valitakse nitreerimine, kõva kroomimine või keraamiline/termiline pindade tugevdamine, et parandada kleepumiskindlust, kulumiskindlust ja korrosioonikindlust.

Tüüpilised rakendusstsenaariumid:

Gravitatsioonvaluvormid on laialdaselt kasutusel autotööstuse osade, pumba- ja ventiilikorpuste, valgustusradiaatorite, konstruktsioonikinnituste, instrumendikorpuste ja mitmesuguste keskmise suurusega kuni suurte metallkomponentide seeriatootmises ning sobivad toodetele, millele esitatakse kõrged nõuded mõõtmete ühtlusele ja pinnakvaliteedile.
