mitme õõnsusega süstimisvormide lahendused masstootmiseks

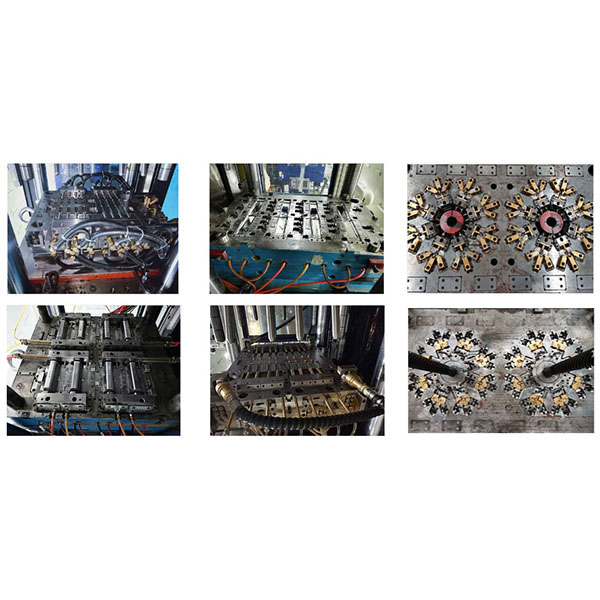

Mitme õõnsusega süstimisvorm on vorm, milles sama vormi sees on mitu õõnsust, nii et ühe kinnitamise ja süstimise tsükli jooksul saab toota mitu valmisdetaili.

Tüüpilised rakendusscenaristid:

1. Tarbijatehnika korpused, väikesed ühendused ja kinnitusdetailid, mida on vaja suurtes kogustes.
2. Autode sisemised väikeseadmed, klambrid ja sisestused, mida toodetakse partiidena.
3. Kodumasinate ja igapäevaseks kasutamiseks mõeldud plastist aksessuaarid (nt riidepuud, pandlad ja dekoratiivsed osad).
4. Ühekordselt kasutatavad meditsiiniseadmete osad või väikesed steriliseeritavad tarvikud (sõltuvalt materjalist ja sertifitseerimisnõuetest).
5. Väikesed pakendid ja tarbekaupade osad lühikese tsükliga.

Peamised vormid:

1. Mitmed identsed õõnsused: iga õõnsus on sama kuju ja suurusega, sobiv ühe tüüpi detailide masstootmiseks.
2. Perevorm: sama vormi erinevad õõnsused toodavad mitut erinevat osa, mis sobivad komplektide või sobivate komponentide tootmiseks.
3. Kihiline vorm: suurem õõnsuste arv saavutatakse ülemiste ja alumiste või mitme õõnsuste kihi kihistamisega, mis säästab põrandapinda ja suurendab tootlikkust.
4. Mitme õõnsusega vorm kuuma jooksuga: kasutab kuuma jooksu süsteemi materjali ühtlaseks tarnimiseks, vähendades jäätmeid ja parandades täitmise tasakaalu.

Disaini punktid ja tehnilised kaalutlused:

1. Jooksiku ja värava tasakaal: kujundage külm- või kuumjooksiku paigutus mõistlikult ja kasutage vajadusel klapiväravaid või tasakaalustatud jaotust, et tagada ühtlane täitmine kõikides õõnsustes.
2. Tasakaalustatud jahutuskontuurid: tagage igale õõnsusele võrdväärsed jahutusrajad, et vältida temperatuurierinevustest tingitud deformatsiooni või mõõtmete muutusi.
3. Õõnsuste ühtluse kontroll: kasutage täpset töötlemist ja ranget tolerantsikontrolli, et tagada õõnsuste mõõtmete ühtlus ja pinna kvaliteet.
4. Vormi jäikus ja struktuur: vormi alus, südamikud ja õõnsuste paigutus peavad tagama ühtlase jõu jaotumise kinnitamise ajal, et vältida deformatsiooni ja väljalööke.
5. Süstimismasina sobivus: veenduge, et süstimismahud, kinnitusjõud ja masina jõudlus vastavad samaaegse õõnsuste arvu süstimise ja hoidmise nõuetele.
6. Ventilatsiooni ja väljutamise konstruktsioon: paigutage ventilatsiooniküljed, väljutustapid ja väljutamismehhanismid õigesti, et tagada detailide täielik eemaldamine ilma välimust kahjustamata.
7. Hooldus ja kasutatavus: disainige vahetatavad südamikud, juurdepääs kuumkanali hoolduseks ja kergesti puhastatavad struktuurid, et vähendada pikaajalisi hoolduskulusid.

Mitme õõnsusega süstimisvormide eelised:

1. Suurendavad oluliselt tootmisvõimsust ja vähendavad ühiku maksumust osa kohta (eriti väikeste osade puhul, mille tsükkel on lühike).
2. Parandavad tootmisliinide pidevat varustatust, vähendades vormide vahetamise sagedust ja seisakuid.
3. Saavutavad stabiilsete protsessitingimuste juures ühtlasema tootekvaliteedi.

Mitme õõnsusega süstimisvormide piirangud ja riskid:

1. Kõrged vormide tootmiskulud, keeruline struktuur ning pikad arendus- ja katsetamisetsüklid.
2. Suurenenud raskused õõnsuste ühtluse säilitamisel, mis nõuab rangemat protsessikontrolli ja vormivoolu analüüsi toetust.
3. Kõrgemad nõuded süstimisaparaadi võimsusele, kusjuures üksainus rike võib mõjutada suurt hulka detaile.
