täppis-metallstantsimine

täppis-metallstantsid OEM- ja masstootmiseks

täppis-metallstantsimised on suure täpsusega metallosad, mida toodetakse masstootmisena kiirete stantsimis-, vormimis- ja viimistlusprotsesside abil ning mida kasutatakse laialdaselt elektroonikas, kodumasinates, autotööstuses, sidevahendites, mõõteriistades ja tööstusseadmetes.

Kirjeldus

Kõrge korratavuse, stabiilsete mõõtmete ja hea pinnakvaliteediga sobivad need hästi suuremahuliseks masstootmiseks ja automatiseeritud kokkupanekuks.

Täppis-metallstantsimise peamised omadused:

  1. Kõrge täpsus ja järjepidevus: mõõtmete tolerantside ja järjepideva kokkupaneku tagamiseks kasutatakse täppistööriistu ja ranget protsessikontrolli.
  2. Kõrge tootmisvõimsus ja madalad kulud: ühilduvad pideva või kiire pressimisliiniga, sobivad suuremahuliseks tootmiseks madala ühikuhinna ja stabiilsete tarneajaga.
  3. Mitme operatsiooni integreerimise võime: lõikamine, painutamine, sügavtõmbamine, servade painutamine, vormimine, trimmimine ja muud operatsioonid on võimalik teostada stantsi sees või järgnevates protsessides, vähendades operatsioonidevahelist käitlemist ja kumulatiivseid tolerantsi.
  4. Hea pinnakvaliteet: toetab mitmesuguseid pinnatöötlusi, et vastata korrosioonikindluse, juhtivuse ja välimuse nõuetele.
  5. Kohandatavus: tööriistu ja protsesse saab kohandada jooniste või näidiste järgi, et need sobiksid erimaterjalide või keeruliste kujunditega.

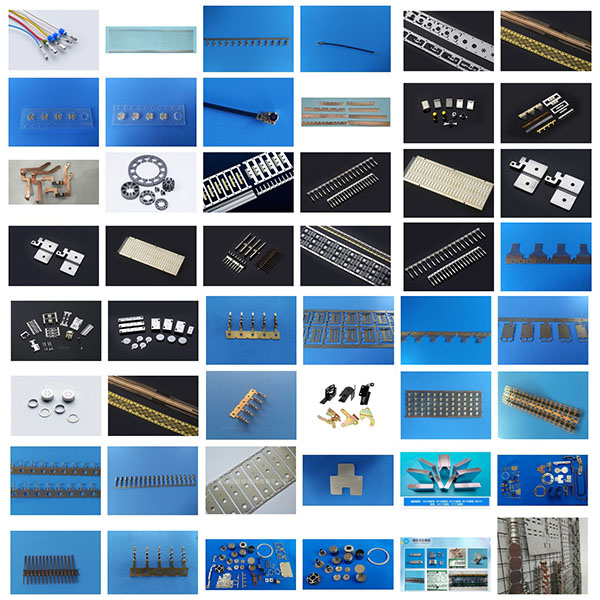

Täppis-metallstantsimise rakendatavad osad ja rakendusstsenaariumid:

  1. Elektroonilised ühendused, juhtivad klemmid ja kontaktosad;
  2. Konstruktsioonikronsteinid, kinnitusplaadid, sisemised toed ja kinnitusdetailid;
  3. Soojusvahetid, kaitsekatted ja ventilatsioonirestid;
  4. Ukselingid, neetitud osad, dekoratiivsed katted ja funktsionaalsed väikesed metallosad;
  5. Need osad nõuavad tavaliselt mõõtmete stabiilsust, korrosioonikindluse ja elektriliste ühenduste standarditele vastavat pinnatöötlust ning ühilduvust automatiseeritud konveierliinidega.

Tavalised materjalid ja pinnatöötluse soovitused:

  1. Tavalised materjalid: SPCC (külmvaltsitud teras), SECC, elektrogalvaniseeritud teras (elektrolüütiline plaat), roostevaba teras (nt 304/430), vask ja vaskühendid, messing (H62), alumiiniumühendid jne.
  2. Pinnatöötlus: nikeldamine, tinutamine, tsinkimine, elektroforeetiline katmine (e-katmine), värvimine, fosfaatimine, keemiline katmine jne; juhtivad osad nõuavad tavaliselt spetsiaalseid katteid, et tagada jootmisvõime ja elektrilised omadused.
  3. Materjali ja töötluse ühilduvus: pinnatöötlus peab olema ühilduv alusmaterjaliga ja järgnevate protsessidega (nt jootmine või galvaniseerimine), et vältida delaminatsiooni, värvimuutusi või juhtivusele avaldatavat kahjulikku mõju.

Disaini ja protsessi kontrolli võtmepunktid:

  1. Tolerantsid ja sobivus: määrake projekteerimisetapis kindlaks kriitilised kokkupuutepinnad ja lubatud tolerantsid; optimeerige tööriistade asendid, ribade/toorikute paigutus ja kinnituskonstruktsioonid, et stabiliseerida vormitud mõõtmed.
  2. Stantsi jäikus ja kulumiskindlus: valige sobivad stantsiterased ja rakendage kuumtöötlust ja pinnakõvendamist, et tagada pikaajaline stabiilne tootmine ja vähendada hoolduse sagedust.
  3. Laastude eemaldamine ja väljutamine: projekteerige õigesti laastude eemaldamise kanalid, väljutamismehhanismid ja eemaldamismeetodid, et vältida ummistumist ja pindade kriimustusi.
  4. Tagasipõrke kompenseerimine ja töö järjekord: projekteerige tagasipõrke kompenseerimine painutatud osade jaoks ja vajaduse korral jagage keerukad toimingud etappideks, et parandada tootlikkust.
  5. Temperatuuri kontroll ja deformatsiooni juhtimine: rakendage materjali ja tootmistempo järgi jahutus- või temperatuuri kontrollimeetmeid, et vähendada termilist deformatsiooni ja mõõtmete kõrvalekaldeid.
