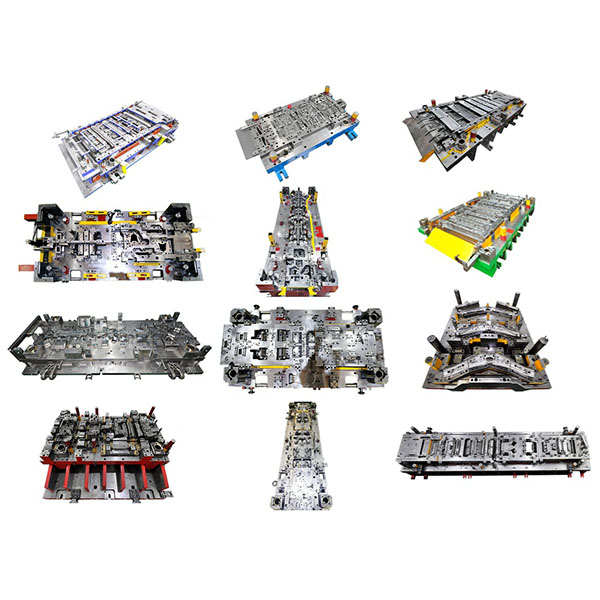

progressiivne stantsimisvorm metallkorpuste ja klambrite jaoks

Progressiivne stantsimisprotsess sobib kiireks, pidevaks masstootmiseks ja võimaldab tõhusalt toota keerukaid, mitme operatsiooniga õhukesi lehtmetallist detaile ühe stantsikomplekti ja ühe söötmisliini abil. Progressiivseid stantse kasutatakse tavaliselt väikeste korpuste, kontaktdetailide, vedruklemmide, elektrooniliste kaitsekatted ja muude detailide tootmiseks, mis nõuavad suurt taktsagedust ja stabiilseid mõõtmeid.

Progressiivse stantsimise peamised omadused:

1. Kiirus ja suur võimsus: pidev rullide etteandmine ja paralleelne töö võimaldavad väga lühikesi tsükleid ja stabiilset tootlikkust, mis sobib keskmise ja suure mahuga tootmiseks.
2. Kõrge protsessi integratsioon: ribal tehakse järjest mitu operatsiooni, mis vähendab operatsioonidevahelist käitlemist ja käsitsi sekkumist, parandades tootlikkust ja vähendades tööjõukulusid.
3. Hea ühtlus ja vahetatavus: täpne stantsi disain ja usaldusväärne paigutus tagavad osade mõõtmete ja geomeetria ühtluse, hõlbustades järgnevat kokkupanekut ja vahetatavust.
4. Selged kulueelised: madal ühiku tootmiskulu ja kõrge materjalikasutus; amortisatsioon pikaajalise stantside kasutamise korral vähendab veelgi ühiku tootmiskulu masstootmisel.
5. Kompaktne struktuur: võrreldes ülekandevormidega on progressiivvormid üldiselt kompaktsemad ja võtavad vähem ruumi, sobides kiirpressidele ja automatiseeritud tootmisliinidele.

Progressiivvormide rakendatavad osad ja rakendusstsenaariumid:

1. Autotööstuse osad: ühendused, kinnitid, klambrid, elektrooniliste komponentide kaitsekatted jne.
2. Elektroonika ja elektriseadmed: aku kontaktribad, klemmühendused, andurikorpused, väikesed korpused jne.
3. Kodumasinad ja tarbekaubad: dekoratiivsed osad, kinnitusdetailid, uksehingede komponendid, paneelide kinnitused jne.
4. Riistvara ja tööstusosad: väikesed äärikud, tihendid, ühendusplaadid ja muud mitmejaamaga vormitud õhukesed lehtmetallist osad.
5. Sobivad stsenaariumid: tsükli ajale, mõõtmete ühtlusele ja kuludele tundlikud pidevad tootmiskeskkonnad.

Materjalid ja pinnatöötluse soovitused:

1. Tavalised materjalid: külmvaltsitud teras, roostevaba teras, vask ja vaskühendid, alumiiniumühendid ja muud külmvaltsitavad lehtmetallist osad. Materjali kvaliteet ja paksus peavad vastama stantsi disainile, tõmbesuhetele ja stantsimisprotsessile.
2. Pinnatöötlus: Võimalik on kasutada järel töötlemist, nagu galvaaniline pinnakate, keemiline pinnakate, värvimine, e-katmine ja anodeerimine (alumiiniumi puhul); valige töötlus vastavalt korrosioonikindlusele, juhtivusele ja välimusele esitatavatele nõuetele.
3. Disaini sobivus: enne materjalide ja pinnatöötluste valimist tuleb hinnata detailide vormitavust ja sobivust järgnevate protsessidega, et vältida stantsimise kvaliteedi või kokkupaneku tulemuslikkuse halvenemist.

Vormi disaini ja tootmise põhipunktid:

1. Jaamade paigutus ja ribade paigutus: paigutage jaamad nii, et optimeerida materjali kasutamist ja töökäiku, kontrollida tõmbamissuhteid ja ribade geomeetriat, et vähendada defekte.
2. Paigutamise ja juhtimise täpsus: kasutage täpseid juhtposte, puksid ja paigutusfunktsioone, et tagada sünkroniseeritud positsioneerimine ja töötlemise täpsus kõikides tööjaamades.
3. Lõikeääre ja vahekauguse disain: Määrake materjali ja paksuse alusel sobivad lõikeääre vahekaugused ja raadiused, et pikendada tööriista eluiga ja parandada lõikekvaliteeti.
4. Määrimine ja jääkide käitlemine: Kavandage tõhusad määrimisskeemid ja jääkide/väljapaiskamise teed, et vältida materjali kleepumist, kriimustamist ja ummistumist, tagades pideva töö.
5. Katsetamine ja häälestamine: vormi katsetamise ajal tehke esimese osa kontroll ja tsükli häälestamine; reguleerige jaama järjekorda, puhverdust ja ribade eemaldamise mehhanisme vastavalt vajadusele, et stabiliseerida toodangut.

Protsessi kontroll ja kvaliteedi tagamine:

1. Esimese toote kontroll: pärast katsetamist kontrollige esimeste toodete mõõtmeid, välimust ja funktsionaalsust, et kinnitada stantsi ja protsessi parameetrid.
2. Reaalajas jälgimine: rakendage stantsimise parameetrite jälgimist, automaatset loendamist ja kriitiliste mõõtmete pistelist kontrolli, et avastada kõrvalekalded õigeaegselt ja vähendada defektide arvu.
3. Hooldus: Kontrollige regulaarselt lõikeääre kulumist, juhikute sobivust ja määrimise seisundit; vahetage tarvikud plaani kohaselt välja ja registreerige stantsi kasutusiga.
4. Jälgitavus: looge partiide ja kontrolli andmed, et hõlbustada probleemide jälgimist ja pidevat parendamist.
