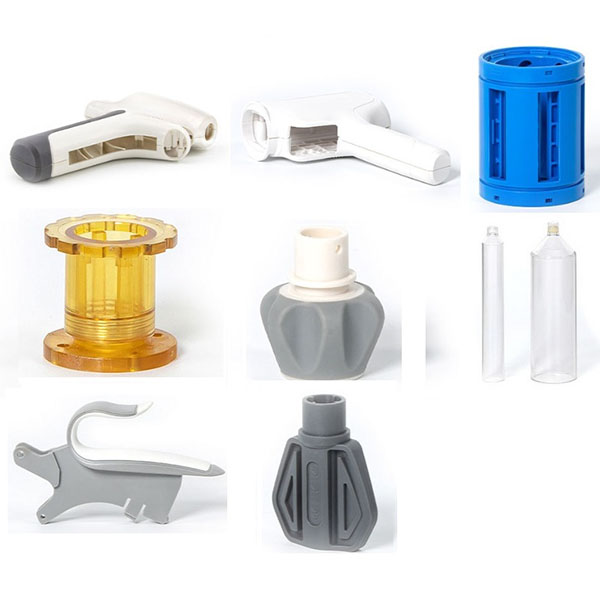

meditsiiniseadmete termoplastist süstimisvormitud osad

Meditsiiniseadmete termoplastist süstimisvormitud osad on täppiskomponendid, mis on valmistatud termoplastiliste tehniliste plastide süstimisvormimise teel, ja neid kasutatakse laialdaselt meditsiiniseadmete korpuste, konstruktsiooniosade, juhikute, klambrite, ühenduste, ühekordsete tarvikute ja korduvkasutatavate meditsiiniliste komplektide valmistamiseks.

Tüüpilised rakendused:

1. Meditsiiniseadmete korpused ja paneelid: näiteks monitoride, analüsaatorite ja käeshoitavate seadmete korpused ja konstruktsiooniosad.
2. Vedelikuliitmikud ja ventiilikorpused: infusiooniks, ravimite manustamiseks ja toruliitmike ühendamiseks kasutatavad liidesed ja ventiilipadjad.
3. Ühekordselt kasutatavad või korduvkasutatavad tarvikud: näiteks proovivõtuseadmed, reagendiriiulid ja kateetri kinnitusseadmed (vastavalt materjalinõuetele).
4. Sisemised kinnitused ja positsioneerimise osad: plastist pesad ja tugistruktuurid, mida kasutatakse trükkplaatide, andurite või optiliste komponentide paigutamiseks.
5. Kirurgiliste instrumentide mittetähtsad kandvad osad: näiteks käepidemed, ümbrised, nupud ja töötamismehhanismid (materjalivalik peab vastama steriilsuse ja keemilise vastupidavuse nõuetele).

Termoplastiliste süstimisvormitud osade tavalised materjalid ja omadused:

1. Meditsiiniline polüpropüleen (PP): hea keemiline stabiilsus, keemiline vastupidavus, võimalik kuumkleepida või keevitada.
2. Meditsiinilise kvaliteediga polükarbonaat (PC): löögikindel ja väga läbipaistev, sobib läbipaistvate akende ja konstruktsiooniosade valmistamiseks.
3. Meditsiinilise kvaliteediga polüamiid (PA, nailon): kulumiskindel ja väsimusekindel, sobib kandvate või libisevate osade valmistamiseks (tuleb arvestada niiskuse imendumise mõju mõõtmetele).
4. Meditsiinilise kvaliteediga polüimiidiga modifitseeritud materjalid ja POM (polüoksimetüleen): kasutatakse osade valmistamiseks, mis nõuavad suurt jäikust ja madalat hõõrdumist.
5. Meditsiinilise kvaliteediga PPSU, PEEK ja muud kõrgekvaliteedilised tehnilised plastid: kasutatakse korduvkasutatavate seadmete puhul, mis on allutatud kõrge temperatuuriga steriliseerimisele või karmidele keskkonnatingimustele.
6. Materjalide valimisel tuleb põhjalikult kaaluda bioloogilist sobivust, steriliseerimismeetodeid (autoklaav, etüleenoksiid, gammakiirgus jne), keemilist vastupidavust ja mehaanilisi omadusi.

Disaini punktid ja tehnilised kaalutlused:

1. Mõõtmete tolerantsid ja kokkupuutuvad pinnad: määrake kindlaks kriitilised mõõtmed ja sobivuse tolerantsid ning täpsustage vajaduse korral sobivuse klassid ja pinna karedus.
2. Õhukese seina ja voolu disain: jaotage seina paksus mõistlikult, et vältida liiga õhukesi või paksusid piirkondi, mis põhjustavad kõverdumist, lühikesi laske või põlemist.
3. Pinge ja ribide paigutus: kasutage ribisid, faase ja ümarusi, et vähendada pingekontsentratsiooni ja parandada jäikust.
4. Vormist eemaldamine ja väljutamine: arvestage eemaldamisnurkade, eemaldustappide asukohtade ja väljutamise järjekorraga, et kaitsta täpsusomadusi ja pindu.
5. Järgneva töötlemise ja sekundaarse kokkupaneku asukohad: reserveerige kohad tihendite lisamiseks, kuumneetimiseks või ultraheli keevitamiseks, et hõlbustada järgnevat kokkupanekut.
6. Puhastatavus ja steriliseerimisprotsessi kohandamine: steriliseeritavate osade puhul arvestage materjali vastupidavust kõrgetele temperatuuridele/kiirgusele ja projekteerige kergesti puhastatavad geomeetriad.
7. Materjali kokkutõmbumise ja kõverdumise kompenseerimine: määrata vormi mõõtmete kompenseerimine vastavalt materjali klassile ja valideerida vormivoolu analüüsiga.

Survevalu protsess ja tootmisvoog:

1. Materjali vastuvõtmine ja kuivatamine: kuivatage hüdroskoopsed materjalid (nt PA) rangelt ja registreerige partiid, et tagada mõõtmete stabiilsus.
2. Vormi ettevalmistamine ja proovivalu: tehke proovivalu, reguleerige sissevoolu, hoidmise ja jahutamise parameetreid ning optimeerige saagis ja mõõtmete ühtlus.
3. Süstimine: kontrollige süstimise kiirust, hoidmist, vormi temperatuuri ja jahutusaega vastavalt protsessi spetsifikatsioonidele.
4. Järgneva töötlemise ja sekundaarne töötlemine: trimmimine, ultraheli-/kuumplaadi keevitamine, neetimine, kokkupanek või pinnakate (kui lubatud).
5. Puhastamine ja steriliseerimine (kui see on asjakohane): puhastamine, kuivatamine ja eelpakendamise steriliseerimine vastavalt kliendi nõuetele.
6. Valmistoodete kontroll ja vabastamine: välimuse, funktsionaalsuse, tihenduse ja mõõtmete kontrollimine ning kontrolli protokollide ja partii jälgitavuse teabe koostamine.
