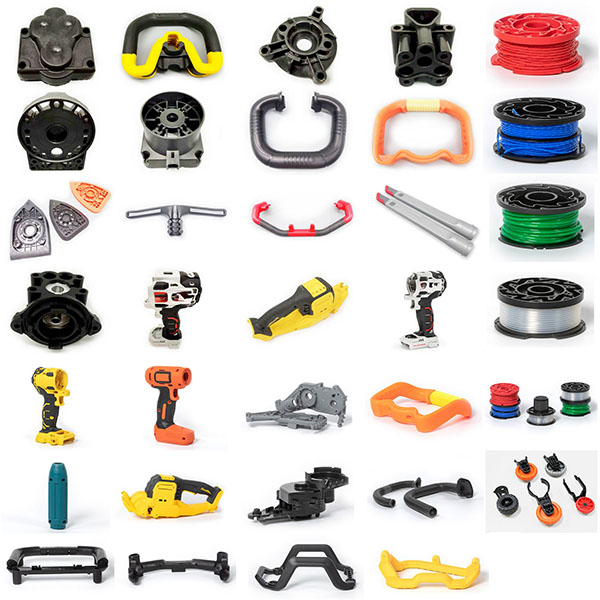

termoplastist survevalatud elektritööriistade komponendid

Termoplastist süstimisvormitud elektritööriistade komponendid ühendavad endas kõrge vormimisefektiivsuse, hea töötlemise ühtluse ja võime realiseerida keerukaid integreeritud struktuure, vastates elektritööriistade rangetele nõuetele vastupidavuse, ohutuse, elektriisolatsiooni ja masstootmise osas.

Tüüpilised rakendused:

1. Korpused ja käepidemed: sisaldavad sisemisi mooduleid ja pakuvad ergonoomilist käepideme kuju, tagades samal ajal soojuse hajumise ja libisemiskindluse.
2. Käigukasti katted ja jõuülekande konstruktsiooniosad: täpsed konstruktsioonid, mida kasutatakse pöördemomendi kandmiseks, laagrite paigaldamiseks ja metallkomponentidega ühendamiseks.
3. Isoleerimis- ja eraldusosad: isoleerivad toed, juhtmetorud ja eraldusmansetid mootoritele ja elektrilistele komponentidele.
4. Lülitid ja võtmekomplektid: käivituskomponendid, mis taluvad korduvat vajutamist, tagavad ühtlase taktiilse tunde ja vastavad tolmu- ja veekindluse nõuetele.
5. Juhikud ja kinnitusdetailid: klambrid, tihvtid, juhikud ja kinnitused, mis tagavad kokkupaneku täpsuse ja vibratsioonikindluse.
6. Soojusjuhtimise ja ventilatsiooni konstruktsioonid: ventilatsioonivõred ja õhukanalid, mis töötavad koos sisemise jahutusega, et optimeerida soojusjuhtimist.
7. Kaitse- ja pehmendavad komponendid: katted, kaitsekatted ja energiat neelavad padjad, mida kasutatakse tööriista ja kasutaja kaitsmiseks.

Disaini ja inseneritehnilised kaalutlused:

1. Konstruktsiooni tugevus ja seina paksuse kontroll: seina paksuse ja ribide mõistlik jaotamine, et vältida pingekontsentratsiooni ja kõverdumist.
2. Kokku panemise ja koormuse suuna disain: klambrite, keermete ja äärikute disainis tuleks arvestada kokku panemise järjekorda, koormuse suunda ja väsimusvastupidavust.
3. Soojuse juhtimine ja ventilatsiooniteed: varuge jahutuskanalid ja soojusjuhtivuse teed suure võimsusega tööriistades ning kasutage vajaduse korral soojusjuhtivaid materjale või jahutusradiaatorite liideseid.
4. Elektriline isolatsioon ja ohutusvahed: projekteerige isolatsioonivahed ja lekkevahekaugused vastavalt pingetasemetele ning varuge ruumi maandamiseks/varjestamiseks.
5. Vibratsiooni- ja löögikindlus: materjalivalik ja konstruktsioon peavad läbima vibratsiooni- ja löögikindluse katsed, et tagada pikaajaline töökindlus.
6. Järgnevad töötlemised ja kokkupuutepinnad: varuge kriitiliste kokkupuutepindade jaoks töötlemisvaru või kasutage sisestusi, et tagada kokkupaneku tolerantsid ja pikaealisus.

Süstimisprotsess ja tootmisvoog:

1. Tooraine ettevalmistamine: segage masterbatch, tugevduskiud, leegiaeglustid ja funktsionaalsed lisandid vastavalt koostisele; vajadusel kuivatage.
2. Süstimine: seadistage sobivad süstimistemperatuurid, hoidmis-/pakkimisprofiilid ja jahutusaeg; kasutage sobivat vormi temperatuuri reguleerimist ja väljutamismehhanisme, et parandada vormimise ühtlust.
3. Vormis või pärast vormimist sisestamine: kui on vaja metallist keermestatud sisestusi või juhtivaid sisestusi, võib kasutada vormis sisestamist või termilist sisestamist.
4. Järeltöötlus: freesimine, keermestamine, kraatide eemaldamine või järeltöötlusprotsessid, nagu termiline või ultraheli keevitamine, et vastata kokkupaneku nõuetele.
5. Pinnatöötlus: värvimine, liivapuhumine, tekstuuriga vormipinna moodustamine või pehme puudutusega katmine, et parandada tunnetust ja vastupidavust.
6. Kokku panemine ja testimine: pärast elektrooniliste ja mehaaniliste komponentide kokku panemist tuleb teha funktsionaalsed testid, vastupidavustestid ja ohutuse kontrollid.
