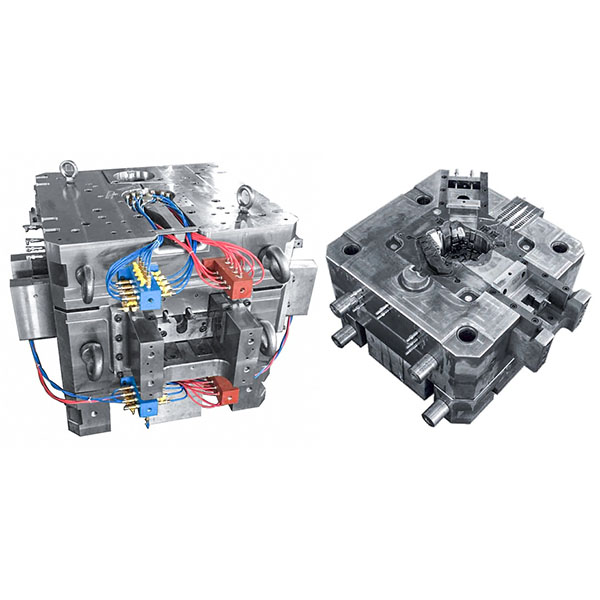

autotööstuses kasutatav käigukasti korpuse survevaluvorm

Transmissioonikorpuse survevaluvorm, optimeerides valusüsteemi, jahutuskontuure ja õõnsuste töötlemist, võimaldab toota järjepidevalt transmissioonikorpuseid, millel on ranged mõõdetolerantsid, suurepärane pinnakvaliteet ja usaldusväärsed mehaanilised omadused. Seda kasutatakse laialdaselt sõiduautodes, tarbesõidukites, ehitusmasinates ja muudes transmissioonisüsteemi seadmetes.

Struktuuri ja disaini põhipunktid:

1. Õõnsuse ja eralduspinnade disain: Optimeerige eralduspindade asukohad, õõnsuse kontuurid ja üleminekud vastavalt käigukasti korpuse geomeetriale ja kokkupanekunõuetele, et võimaldada täitmist, ventileerimist ja järgnevaid töötlemistoiminguid.
2. Voolukanalite ja valukanalite süsteem: projekteerige sobivad voolukanalid, valukanalid ja külmvalukontrollimeetmed; optimeerige sulami voolukiirus ja täitmise järjekord, et vähendada poorsuse, külmvalude ja pingekontsentratsiooni riski, tagades valukompleksi tiheduse.
3. Jahutussüsteemi paigutus: paigutage ühtlased tsirkuleerivad jahutuskanalid või kohalikult tugevdatud jahutustsoonid, et kontrollida õõnsuse temperatuuri, lühendada tahkumisaega ja vähendada termilist deformatsiooni, tagades mõõtmete stabiilsuse.
4. Ventilatsiooni- ja vaakumskeem: projekteerige tõhusad ventilatsioonikraavid või vaakumliidesed kohtades, kus on oht õhu kinnijäämiseks või õhukeste seinte tekkeks, ning kasutage vaakumekstraktsiooni või online-ventilatsiooniseadmeid, et vähendada kinnijäänud õhu kogust, parandades valukomponendi tihedust ja mehaanilisi omadusi.
5. Väljastamis- ja vormist eemaldamise mehhanismid: projekteerige usaldusväärsed väljastamissüsteemid, liugurid või kaldus ejektorid keeruliste struktuuride jaoks, et tagada sujuv vormist eemaldamine ilma pinna täpsust kahjustamata.
6. Töötlemisvarud ja paigutuse alused: Jätke mõistlikud töötlemisvarud kriitiliste kokkupuutepindade ja kokkupanekuaukude jaoks ning määrake selged paigutuse alused, et hõlbustada järgnevat viimistlust ja kokkupaneku kontrolli.

Tootmisprotsessid ja kokkupanek:

1. Täppis-töötlemine: Kasutage CNC-jämedat ja viimistlevat töötlemist, traat-EDM-i (WEDM), sügav-EDM-i, täppis-lihvimist ja poleerimist, et tagada õõnsuste ja südamikute geomeetriline täpsus ja pinnaseisund.
2. Kuumtöötlus ja pingete leevendamine: Rakendage standardiseeritud kuumtöötlust ja pingete leevendamise protsesse kriitilistele komponentidele, et tagada vormi sulgemise täpsus ja sünkroniseeritud liikumine pärast kokkupanekut.
3. Täppisassamblaaž: Assambleerige vormiassamblaaž rangete tolerantside järgi, tehke sobivuse kontroll ja vahekauguse reguleerimine, et tagada vormi ühtlane sulgemine ja korratav paigutuse täpsus.
4. Torustik ja tihendamine: töötlege ülitäpsed tihenduspinnad ja jahutusliidesed ning paigaldage survekindlad jahutus- ja pneumaatilised süsteemid, et vastata pikaajalistele suure intensiivsusega tootmisnõuetele.

Tüüpilised rakendusalad:

1. Sõiduautode ja tarbesõidukite käigukastide ja jõuülekande korpused.
2. Ehitus- ja põllumajandusmasinate jõuülekande komponentide korpused.
3. Korpused tööstuslikele jõuülekannetele ja rasketele reduktoritele.
4. Funktsionaalsed korpuseosad, mis nõuavad suurt tugevust, head soojuse hajutamist ja ranget mõõtmete kontrolli.
