Ratta rummu madalrõhu survevaluvorm on usaldusväärne

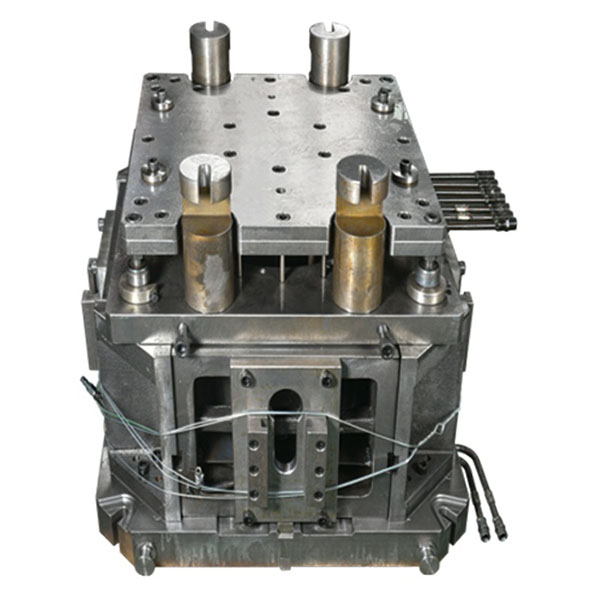

Ratta rummu madalrõhu survevaluvormid on spetsiaalselt projekteeritud ja valmistatud ratta rummu valude tootmiseks madalrõhu valuprotsessi abil, mis sobib sõiduautode, tarbesõidukite ja tööstussõidukite ratta rummude suuremahuliseks tootmiseks.

Struktuuri ja disaini põhipunktid:

1. Õõnsuse disain: Optimeerige eralduspinnad, ventileerimissoonid ja raadiused vastavalt rattarummu geomeetriale, et tagada ühtlane õõnsuse täitumine ja lihtne puhastamine.
2. Jooksutid ja valusüsteem: projekteerige mõistlik alt- või küljelt valatav madalrõhuvalusüsteem, et kontrollida sulami tõusukiirust ja rõhku, vähendades õhu kinnijäämist ja külmumist.
3. Jahutussüsteem: paigaldage tsirkuleerivad jahutuskanalid või sisseehitatud jahutustorud, et ühtlaselt kontrollida vormi temperatuuri, lühendada tahkumistsüklit ja vähendada termilist pinget.
4. Töötlemisvarud ja nullpunktipinnad: Jätke töötlemisvarud vastaspindade järgnevaks viimistlemiseks ja projekteerige usaldusväärsed kinnituspunktid, et tagada kokkupaneku täpsus.
5. Väljutamis- ja vormist eemaldamise mehhanismid: Kavandage tugevad väljutamisseadmed ja vajalikud liugurmehhanismid, et tagada usaldusväärne vormist eemaldamine ja detailide eemaldamine keeruliste õõnsuste puhul.

Tootmisprotsessid:

1. Täppis-töötlemisoperatsioonid: Kasutage CNC-freesimist, traat-EDM-i (sh aeglane traat-lõikamine), süvend-EDM-i ja täppis-lihvimist, et tagada õõnsuste ja südamikute kõrge täpsus.
2. Kokku panemine ja reguleerimine: Termiliselt töödeldud komponendid nõuavad täpset kokku panemist, sobivuse kontrollimist ja vahekorrektsiooni, et tagada vormi sulgemise täpsus ja sünkroniseeritud liikumine.
3. Pingete leevendamine ja jäikuse töötlemine: Rakendage vormi struktuurile pingete leevendamise protseduure ja jäikuse tugevdamise konstruktsioone, et vältida deformatsiooni ja väsimuspurunemist pikaajalise tootmise käigus.

Proovivalamine ja protsessi valideerimine:

1. Proovivaluprotsess: Teostage esimese toote katsetused, et kontrollida täitumisomadusi, jahutamise efektiivsust ja ventileerimistingimusi, registreerides olulised parameetrid, nagu temperatuur, rõhk ja tõusukõverad.
2. Defektide analüüs ja parandamine: Defektide (nt poorsus, kokkutõmbumine, külm sulgumine või kohalik kõverdumine) korral reguleerige sissevoolu, jahutuse või ventileerimise süsteeme ja parandage vajadusel õõnsust.
3. Protsessi lukustamine: pärast proovivalu kehtestage stabiilne protsessiparameetrite fail, et hõlbustada korratavat masstootmist ja kvaliteedikontrolli.

Ratta rummu madalrõhu survevaluvormide tüüpilised rakendusalad:

1. Sõiduautode ja tarbesõidukite rattarummu suurtootmine.
2. Ratta rummud ja ühendusdetailid erisõidukitele ja ehitusmasinatele.
3. Valatud rattarummu osad, mis nõuavad suurt tugevust, suurt tihedust ja head pinnakvaliteeti.
