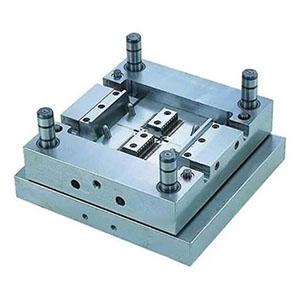

millised on täppisstantsimise stantside klassifikatsioonid

Täppisstantsimise stantsid võib struktuuri või rakenduse järgi liigitada ühe- ja mitmeastmelisteks stantsideks, komposiitstantsideks, ülekandestantsideks ja peenestantsideks.

Vormi valikul tuleb põhjalikult arvestada detaili geomeetriat, materjali, mõõdetolerantsi, tootmismahtu, seadmete võimsust ja kulusid.

Täppisstantsimisvormide klassifikatsioon:

1. Lõikamisvormid (lõikamine/stantsimine):
   • Funktsioon: kasutavad lõikamisliigutust, et lõigata lehtmaterjali või stantsida välja vajalik profiil.
   • Tüüpilised stantsid: lõikestantsid, läbistamisstantsid, lõikestantsid, trimmimise stantsid, servastantsid, lõikestantsid, stantsimise stantsid.
   • Kasutusalad: aukude tegemine, lõikamine, jääkide eraldamine jne.
2. Painutusvormid (vormimisvormid):
   • Funktsioon: painutavad lameda tooriku ühe või mitme joone piki, et moodustada nurgaga osad.
   • Tüüpilised stantsid: üldised painutusstantsid, kamm-painutusstantsid, serva painutusstantsid, raadius-painutusstantsid, õmblus-painutusstantsid, nihkepainutusstantsid jne.
   • Kasutusalad: kastiäärikud, äärikud, kinnitused ja muud painutatud osad.
3. Sügavtõmbamise (tõmbamise) stantsid:
   • Funktsioon: lameda tooriku vormimine mitmeastmelise tõmbamisega põhja ja õmbluseta mahutiteks või sügavate õõnsustega osadeks.
   • Tüüpilised stantsid: ühe- või mitmeastmelised tõmbamisstantsid, tõmbamis- ja trimmimisstantsid, uuesti tõmbamisstantsid jne.
   • Kasutusalad: õlipurgid, paakide korpused, kausikujulised osad ja muud sügavtõmmatud komponendid.
4. Vormimisvormid:
   • Funktsioon: muudavad tooriku kuju lokaalse või üldise plastilise deformatsiooni abil (lõikamata meetodid).
   • Tüüpilised vormid: venitamisvormid, äärte vormid, kaelusvormid, äärte vormid, lokkimisvormid jne.
   • Kasutusalad: tugevdusribid, äärikud, dekoratiivsed mustrid ja keeruliste pindade vormimine.
5. Stantsimis-/pressimisvormid (ekstrusioon, reljeef, sissepressimine):
   • Funktsioon: kasutavad kõrget survet, et metall voolaks või pressituks soovitud kujule või et pinnale pressitaks mustrid või märgid.
   • Tüüpilised stantsid: ekstrusioonstantsid, reljeefstantsid, stantsimis-/sissepressimisstantsid, otsapinna ekstrusioonstantsid jne.
   • Kasutusalad: õhukese seinaga tugevate osade vormimine, pinna kaunistamine, märgistamine jne.
6. Komposiit- ja progressiivsed (järjestus) stantsid:
   • Funktsioon: mitme operatsiooni (lõikamine, painutamine, tõmbamine, vormimine jne) pidev teostamine ühe stantsikomplekti või ühe pressiga, et parandada efektiivsust ja tagada positsioneerimise täpsus.
   • Tüüpilised stantsid: komposiitstantsid, progressiivstantsid, ülekandestantsid.
   • Kasutusalad: suuremahuliste täppisosade tootmine, näiteks elektroonikakorpused ja täppisühenduste osad.
