Keraamiliste silindrihülsside CNC-töötlemine täpsuse tagamiseks

Spetsiaalsete tööpinkide, teemanttööriistade ja väljakujunenud protsesside abil saavutame täpse sisemise puurimise, madala hõõrdeteguri ning pikaajalise kulumis- ja korrosioonikindluse, mis on kohandatud keraamiliste materjalide suurele kõvadusele ja rabedusele, muutes need sobivaks mootoritele, pumpadele, kompressoritele ja mitmesugustele kõrge temperatuuri, suure kulumisega või korrosiivsete vedelike kasutustingimustele.

Seadmed ja tööriistad:

1. Masinad ja jäikus: Varustatud kõrge jäikusega kolme- ja viie teljega CNC-freesmasinate, CNC-treipinkide, täpsete väliste silindriliste lihvimismasinate, sisemiste avade lihvimismasinate, hoonimismasinate ja spetsiaalsete mikrotöötlemisseadmetega, et täita avade positsioneerimise, kontsentrilisuse ja silindrilisuse kõrge täpsuse nõuded.
2. Tööriistad ja tarvikud: Kasutades teemant-sisepuurimistööriistu, teemant-otsfreese, teemant-lihvkettaid, ülitugeva kattega tööriistu ja peenlihvimise tarvikuid, optimeerime tööriistade geomeetriat ja lõikamis-/lihvimisparameetreid keraamika jaoks, et vähendada murdumise, pragunemise ja termilise kahjustuse riski.
3. Abiseadmed: Kõrge täpsusega spindlid, ülisuure rõhu jahutus- ja osakeste filtreerimissüsteemid, vibratsiooni summutamise seadmed ja spetsiaalsed kinnitusseadmed (torud, hülsid, elastilised fikseerimisseadmed), et tagada töötlemise stabiilsus ja pinna terviklikkus.

Peamised töötlemismeetodid keraamiliste silindrihülsside CNC-töötlemiseks:

1. Täppis-treimine/freesimine ja sisemine puurimine: kasutatakse vooderdiste puurimise eeltöötluseks ja poolviimistluseks, et tagada detailide nullpunkt ja kontsentriline paigutus.
2. Sisemine puurimine ja hoonimine: kasutatakse teemantlihvimist ja peenhoonimist, et saavutada sihtradiaalne tolerants ja madal pinnakare.
3. Ultraheli vibratsiooniga abistatud töötlemine (USM) ja teemantpoleerimine: vähendab lõikamisjõudu ja pärsib pragude levikut, sobib õhukese seinaga või väga rabedatele vooderdiste struktuuridele.
4. EDM ja mikrotöötlemine: kasutatakse keeruliste kinnituskohtade või raskesti töödeldavate detailide kohalikuks vormimiseks ja trimmimiseks.
5. Poleerimine ja keemilis-mehaaniline poleerimine (CMP): kasutatakse peegelpinnaga või ülima madala karedusega tihenduskontaktpindade ja libistuvate liitmiste saavutamiseks, vähendades hõõrdumist ja pikendades kasutusiga.

Jahutus, laastude eemaldamine ja kinnitamine:

1. Jahutusstrateegiad: kasutage kontrollitud jahutust ja filtreeritud määrdeaineid, et vältida kohalikku temperatuuri tõusu, mis võib põhjustada termilist pinget ja mõõtmete muutusi; vajaduse korral kasutage jahutustsirkulatsiooni ja temperatuuri reguleeritavaid kinnitusdetaile.
2. Laastude eemaldamine ja puhastamine: Optimeerige tööriistade liikumisteed ja laastude eemaldamise kanalid, kombineerides ultraheli- ja kõrgsurvepuhastuse, õhupuhastuse ja vaakumiga laastude eemaldamisega, et vältida osakeste kinnijäämist puuritud pindadele ja mõju tihendamisele ja kulumisele.
3. Kinnituslahendused: kohandatud torud, kontsentrilised kinnitusseadmed, paindlikud toed ja mitmepunktilised tugistruktuurid, et tagada stabiilsus ja vältida õhukese seinaga osade deformatsiooni töötlemise ajal.

Töödeldavad materjalid ja tüüpilised rakendused keraamiliste silindrihülsside CNC-töötlemisel:

1. Tüüpilised materjalid: tihe alumiiniumoksiid (Al2O3), räninitriid (Si3N4), ränikarbiid (SiC), alumiiniumnitriid (AlN) ja funktsionaalsed keraamilised komposiitmaterjalid.

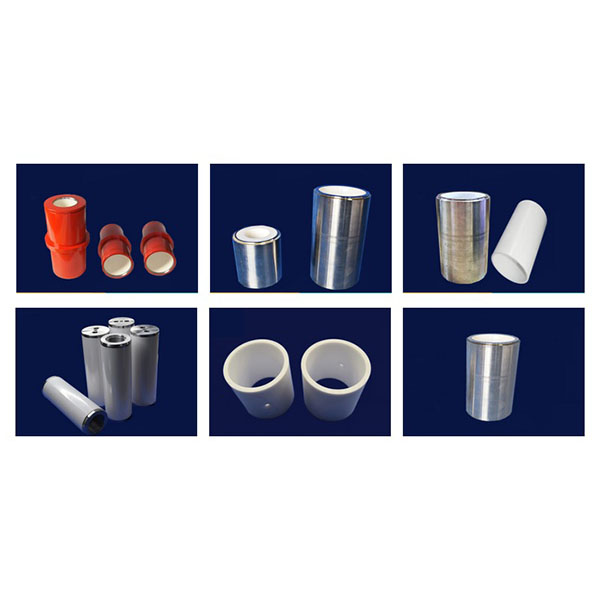

2. Tüüpilised rakendused: libistavad laagrivooderdised, kulumis- ja korrosioonikindlad hülsid, silindrivooderdised mõõte- ja survestusseadmetele ning suure kulumisega tihenduskomponendid pooljuhtide või keemiatöötlemisseadmetele.
